單缸液壓圓錐破碎機是替代彈簧圓錐破碎機的一種新型液壓圓錐破設備，單缸液壓圓錐破碎機簡稱單缸圓錐破，是砂石料破碎中二段破碎設備，也是常用的中細碎破碎機之一，常搭配顎破、沖擊制砂機等使用。

單缸液壓圓錐破碎機

單缸液壓圓錐破碎機全部參數型號

單缸液壓圓錐破碎機是一款技術成熟、性能良好的碎石設備，很多廠家都有生產，但不同廠家生產的單缸圓錐破型號參數多少都會存在一些差異，下面是河南世博機械廠家生產的單缸液壓圓錐破碎機全部型號及其參數詳情。

單缸液壓圓錐破碎機型號參數表：

型號	腔型	最大進料口尺寸	最小排料口尺寸	生產能力(t/h)	最大裝機功率
SH420	S1(超粗)	240	22	85-170	90
SH420	S2(中粗)	200	19	70-130
SH420	H1(細)	135	10	45-130
	H2(中細)	65	8	35-80
	H3(超細)	38	4	27-60
SH430	S1(超粗)	360	25	120-345	160
	S2(中粗)	300	22	105-305
	S3(粗)	235	19	90-275
SH430	H1(細)	185	13	60-210
	H2(中細)	90	10	65-165
	H2(超細)	50	6	48-105
SH440	S1(超粗)	450	35	255-605	250
	S2(中粗)	400	29	215-515
	S3(粗)	300	25	190-490
SH440	H1(細)	215	16	110-395
	H2(中細)	110	13	115-340
	H2(超細)	70	8	90-225
SH660	S1(超粗)	560	41	355-1050	315
SH660	S2(中粗)	500	38	305-895
SH660	H1(細)	275	16	170-665
	H2(中細)	135	16	190-505
	H2(超細)	65	13	205-320

粗碎圓錐破碎機技術參數

型號	SH420			SH430			SH440			SH660
腔型		S1(超粗)	S2(中粗)	S1(超粗)	S2(中粗)	S3(粗)	S1(超粗)	S2(中粗)	S3(粗)	S1(超粗)	S2(中粗)
緊邊排料口尺寸	19		70			90
	22	85	75-95		105	95-125
	25	90-115	80-130	120	115-145	105-170			190
	29	100-160	90-115	135-175	125-200	115-220		215	205-270
	32	105-170	95	140-230	130-255	120-235		230-300	220-345
	35	110-145		150-295	140-270	125-250	255	245-385	230-435
	38	115		160-310	145-285	135-265	270-355	260-485	245-465		305
	41			170-330	155-305	140-275	285-450	270-515	260-490	335	320-420
	44			175-345	165-265	150-245	300-565	285-450	270-430	350-460	340-620
	48			190-310	175	160	320-605	305-400	290-380	375-590	360-755
	51			195-260			335-525	300	305	390-720	375-790
	54			205			350-460			410-860	395-825
	60									445-930	425-895
	64									465-980	450-825
	70									500-1050	480-635
	76									535-985

細碎圓錐破碎機技術參數

型號		SH420			SH430			SH440			SH660			SH870			SH890
腔型		H1(細)	H2(中細)	H2(超細)	H1(細)	H2(中細)	H2(超細)	H1(細)	H2(中細)	H2(超細)	H1(細)	H2(中細)	H2(超細)	H1(細)	H2(中細)	H2(超細)	H1(細)	H2(中細)	H2(超細)
緊邊排料口尺寸	4			27-35
	6			30-50			48-80
	8		35-45	31-55			50-85			90-135
	10	45	38-75	32-80		65-85	53-90			95-180									364-420
	13	50-85	40-80	35-50	68-110	70-135	56-100		115-190	100-195			205-295			280-405			395-532
	16	52-95	45-75	38	75-150	75-145	60-104	110-200	120-280	110-120	170	190-295	220-320			304-517			426-574
	19	58-100	50-60		80-165	80-155	65-105	120-280	100-300	115-225	185-340	205-440	235-300		400-563	328-558			458-616
	22	60-105			85-175	85-165	70-95	125-295	140-320	125-240	195-440	215-470	250--290	448-588	428-786	352-598		552-613	489-658
	25	63-115			90-185	90-155	75	135-315	150-340	135-255	210-465	230-500		477-849	455-836	376-639	480-640	587-1043	520-700
	32	75-130			100-210	100		155-360	170-285	150-210	235-550	265-505		544-968	519-953	400-680	547-1277	669-1189	593-798
	38				110-210			170-390	185		260-605	290-405		601-1070	573-1054	455-775	605-1411	739-1314	655-882
	44							185-385			285-665			658-1172	628-1154	503-728	662-1546	810-1440	718-883
	51										315-515			725-1291	692-1271	551-669	730-1702	892-1586	790
	57													782-1393	746-1372		787-1837	962-1604
	64													849-1512	810-1248		854-1994	1045-1393
	70													906-1331	865-1098		912-2128	1115

河南世博廠家生產的單缸液壓圓錐破碎機是SH型號，有SH420、SH430、SH440、SH660四個型號，其中每個型號根據破碎腔型不同，又細分為1(超粗)、S2(中粗)、S3(粗)、H1(細)、H2(中細)、H2(超細)幾個小型號，每個型號對應的進料、出料、產量各不相同。

單缸圓錐破結構簡圖及工作原理

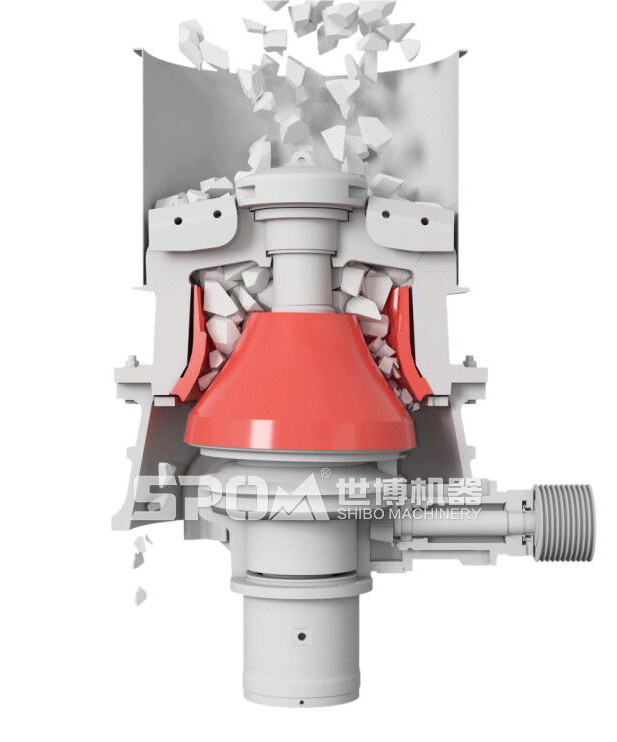

單缸圓錐破結構簡圖

單缸圓錐破內部結構如上圖所示，主要有下部機架、上部機架、給礦漏斗、襯板、中心套筒、偏心軸套、大傘齒輪、底盤、止推圓盤、動錐體、主軸、襯板、油缸、活塞、止推圓盤組、橫梁、襯套等許多部件構成。單缸圓錐破有液壓缸作為保險裝置，破碎礦石過程更智能更安全。

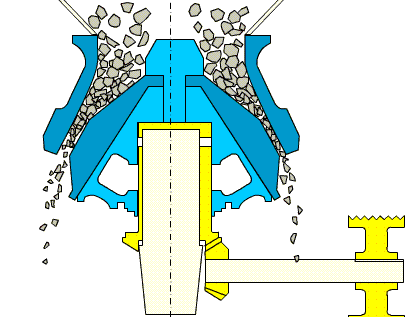

單缸圓錐破工作原理動圖

單缸液壓圓錐破碎機在原有的彈簧圓錐破基礎上，主要升級了保險裝置和排料口調整等局部結構，但其工作原理和彈簧圓錐破基本一樣。單缸圓錐破工作原理主要還是依靠破碎壁和軋臼壁擠壓破碎礦石，電機驅動聯軸器帶動傳動軸和主軸，破碎壁和軋臼壁受力旋轉擠壓破碎礦石，破碎的同時完成了排料工作。

單缸液壓圓錐破碎機除了固定式型號，還有移動式單缸圓錐破，如想了解，歡迎聯系我們廠家。

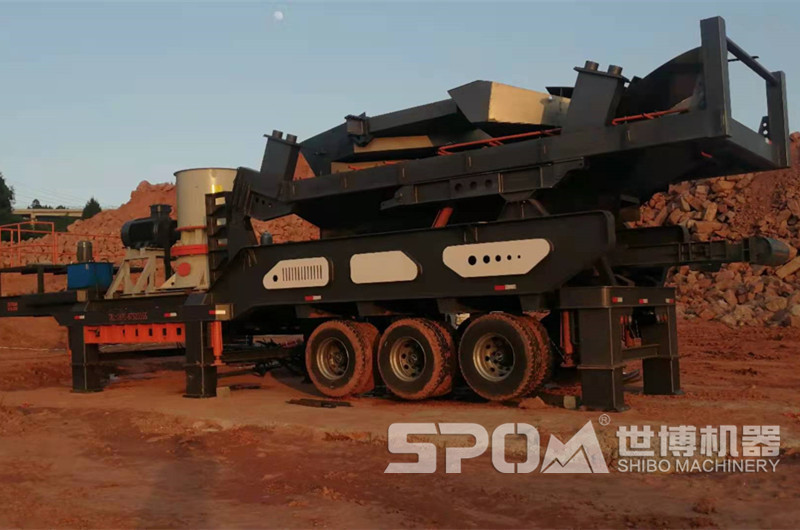

移動式單缸圓錐破
