石子生產線也叫石子破碎生產線，主要由破碎設備及篩分、輸送等各設備組成，可以破碎加工青石、花崗巖、河卵石、石英巖等各種礦石，根據礦石硬度及產量和細度要求不同，配置不同種類及不同型號的設備。下面介紹幾種常見的石子破碎設備配置，并附流程設計圖，還有部分案例設計圖，統一列出供客戶參考。

石子破碎設備配置及流程圖

石子破碎設備配置1

配置設備：給料機、顎式破碎機、振動篩、皮帶輸送機

適用范圍：大礦石破碎、礦石粗碎，出料粗。

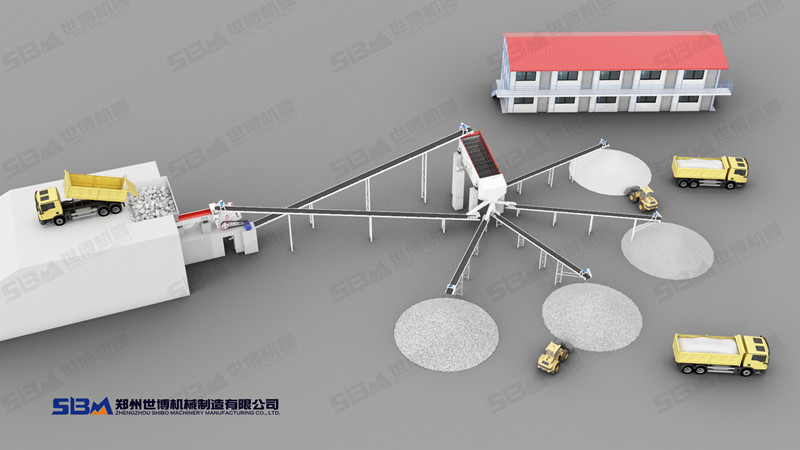

石子破碎設備配置流程圖1

石子破碎設備配置2

配置設備：給料機、顎式破碎機、圓錐破碎機、振動篩、皮帶輸送機

適用范圍：適用花崗巖、鵝卵石、石英石等硬礦石破碎，可以出各種規(guī)格石子。

石子破碎設備配置流程圖2

石子破碎設備配置3

配置設備：給料機、顎式破碎機、反擊式破碎機、振動篩、皮帶輸送機

適用范圍：青石、石灰石、頁巖、風化巖等中硬礦石破碎，出各種規(guī)格石子，粒型好。

石子破碎設備配置流程圖3

石子破碎設備配置4

配置設備：移動顎式破碎機、移動反擊破碎機（或移動圓錐破碎機）、皮帶輸送機

適用范圍：移動破碎，免安裝，可轉場使用，出各種規(guī)格石子料。

石子破碎設備配置流程圖4

上面是四種不同配置的石子破碎生產線，可根據產量需求配置大型號或小型破碎設備。

案例：石子生產線設計圖

下面列出幾張根據客戶需求具體設計的石子生產線設計圖，有具體設備型號配置，可參考案例選型配置。

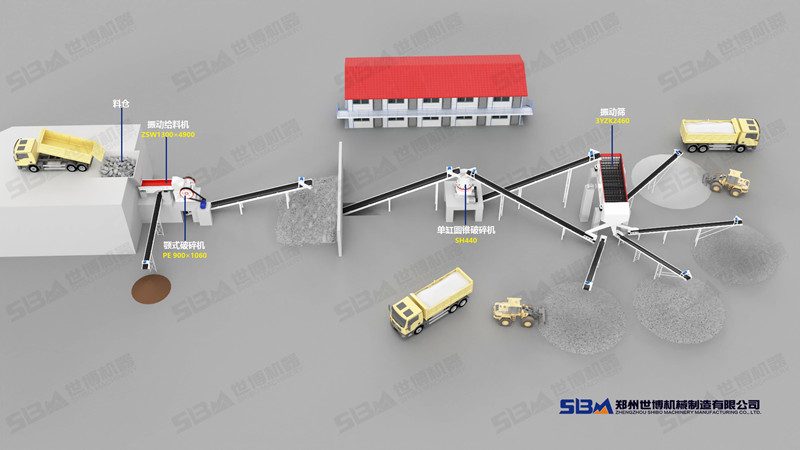

客戶石子生產線設計圖1

客戶石子生產線設計圖1

配置設備清單：料倉、ZSW1300x4900振動給料機、PE900x1060顎式破碎機、SH440單缸圓錐破碎機、3YZK2460圓振動篩、皮帶機9條。

客戶石子生產線設計圖2

客戶石子生產線設計圖2

配置設備清單：料倉、ZSW1300x4900振動給料機、PE1000x1200顎式破碎機、SHQ500全液壓圓錐破碎機2臺、3YZK3070圓振動篩2臺、皮帶機10條。

客戶石子生產線設計圖3

客戶石子生產線設計圖3

配置設備清單：

移動顎式破碎機（搭載ZSW4913振動給料機、CJ100顎式破碎機）

移動圓錐破碎機2臺（搭載SHQ500圓錐破碎機、3YZK2260圓振動篩）

皮帶機8條

石子生產線設計圖可以是千種萬種不同配置，每一個設計圖的背后代表的是每一個客戶的需求，我們會根據客戶的預算、需求及具體情況為每位客戶量身設計合適的設計圖，并選配石子破碎設備，如果您需要采購石子破碎設備或配置石子生產線，歡迎聯系我們，我們竭誠為您服務。
