礦山振動篩是各大石子廠、砂石廠、礦石加工項目中不可少的篩分設備，主要是對破碎機制砂機生產出的混合料進行篩分分級分類，通過振動篩篩網孔大小不同，能篩分出05、12、13、46石子及粗砂細砂等料，目的是將粗細大小相同的石子和砂子料篩分開，最終得到顆粒均勻的成品砂石料。
礦山礦石振動篩圖集
目前世博礦山機械廠家生產的振動篩有YZK系列圓振動篩、S5X系列圓振動篩、TSK系列三軸水平篩三種，市場應用較多還是YZK系列圓振動篩，故下面主要是YZK系列圓振動篩圖。

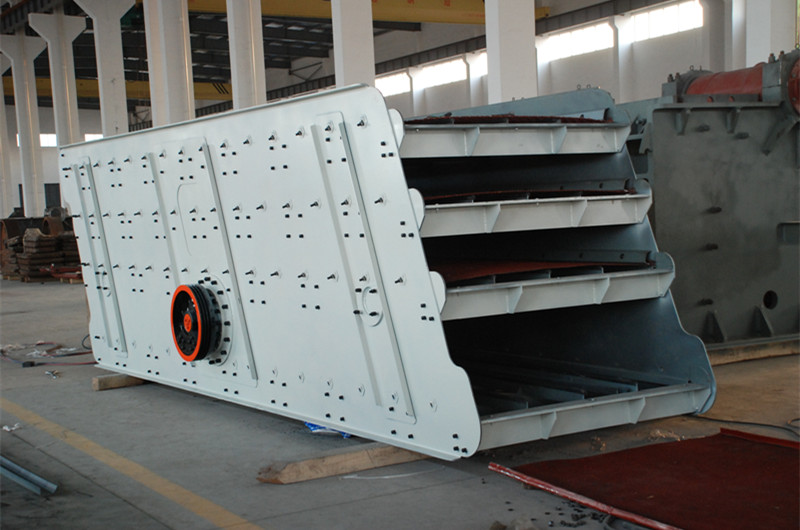

三層礦山振動篩圖，三層篩網，出四種料

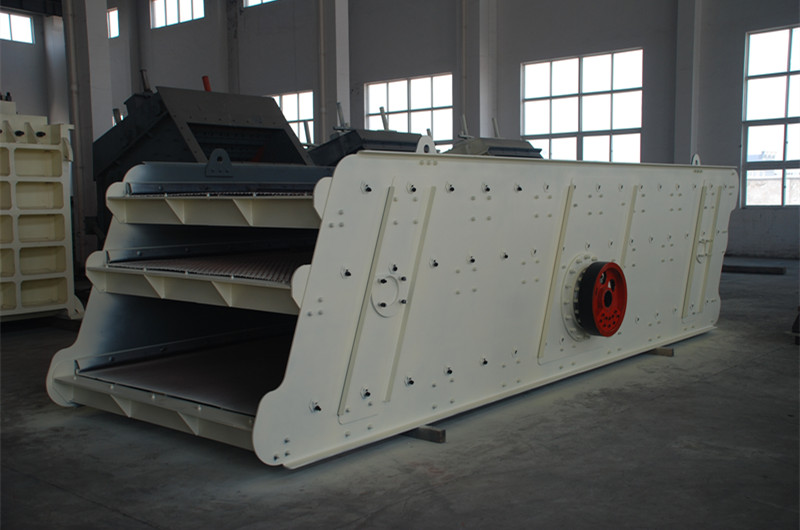

四層振動篩，四層篩網，出五種料以上
礦石振動篩篩網細節圖

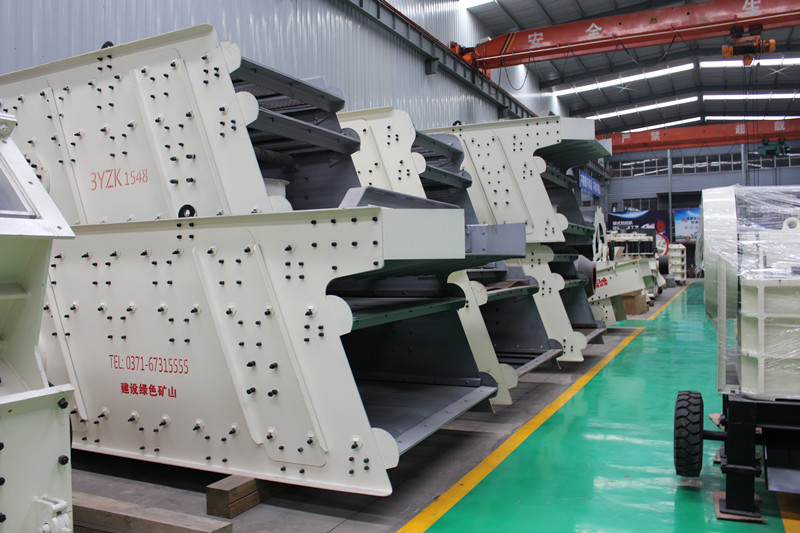

振動篩廠家成品車間

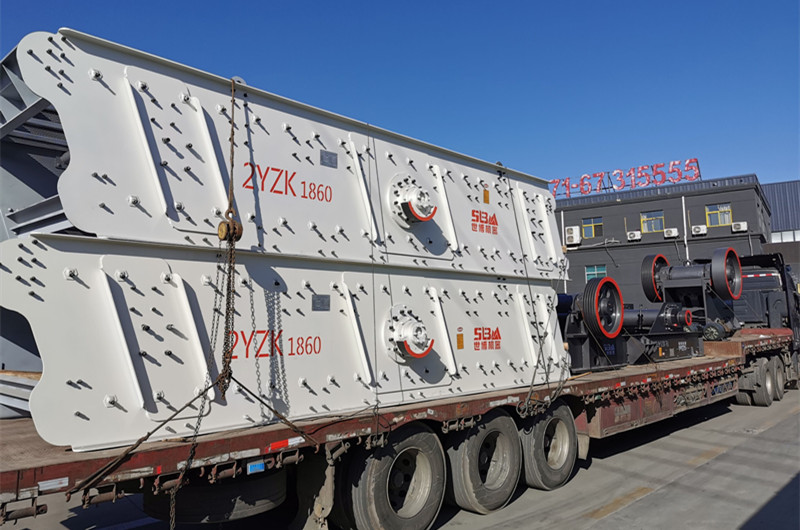

兩臺2YZK1860振動篩發貨
三層礦山振動篩吊裝現場

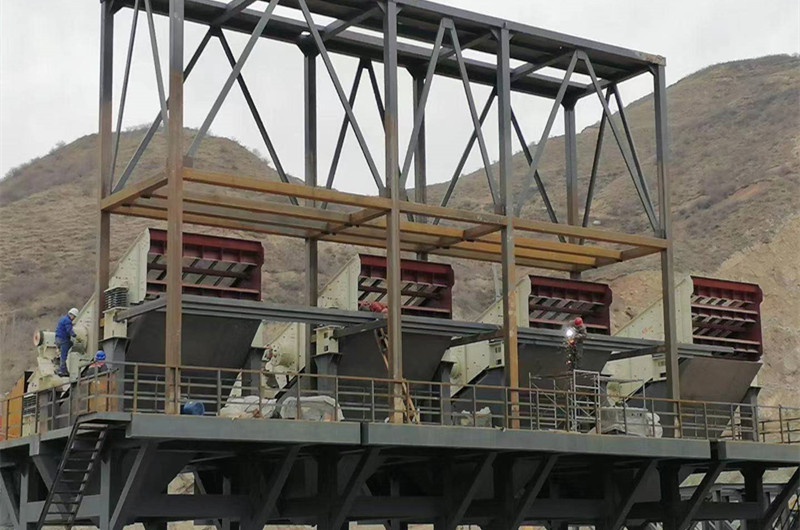

大型礦山礦石振動篩現場，多臺并排生產
YZK系列礦石振動篩參數
| 型號 | 篩面規格 W×L(mm) | 篩面層數 | 給料尺寸 | 篩孔尺寸 | 生產能力(t/h) | 功率 | 振動頻率(r/min) | 雙振幅 |
| 2YZK1237 | 3700×1200 | 2 | ≤400 | 3-50 | 30-100 | 5.5 | 970 | 5-9 |
| 3YZK1237 | 3700×1200 | 3 | ≤400 | 3-50 | 30-100 | 7.5 | 970 | 5-9 |
| 2YZK1548 | 4800×1500 | 2 | ≤400 | 3-100 | 30-275 | 15 | 970 | 5-9 |
| 3YZK1548 | 4800×1500 | 3 | ≤400 | 3-100 | 30-275 | 15 | 970 | 5-9 |
| 2YZK1848 | 4800×1800 | 2 | ≤400 | 3-100 | 56-330 | 18.5 | 970 | 5-9 |
| 3YZK1848 | 4800×1800 | 3 | ≤400 | 3-100 | 56-330 | 18.5 | 970 | 5-9 |
| 4YZK1848 | 4800×1800 | 4 | ≤400 | 3-80 | 56-330 | 22 | 970 | 5-9 |
| 2YZK1860 | 6000×1800 | 2 | ≤400 | 3-100 | 65-586 | 18.5 | 970 | 5-9 |
| 3YZK1860 | 6000×1800 | 3 | ≤400 | 3-100 | 65-586 | 22 | 970 | 5-9 |
| 4YZK1860 | 6000×1800 | 4 | ≤400 | 3-100 | 65-586 | 30 | 980 | 5-9 |
| 2YZK2160 | 6000×2100 | 2 | ≤400 | 3-100 | 81-720 | 22 | 980 | 5-9 |
| 3YZK2160 | 6000×2100 | 3 | ≤400 | 3-100 | 81-720 | 30 | 970 | 5-9 |
| 4YZK2160 | 6000×2100 | 4 | ≤400 | 3-100 | 81-720 | 30 | 980 | 5-9 |
| 2YZK2460 | 6000×2400 | 2 | ≤400 | 3-150 | 100-810 | 22 | 970 | 5-9 |
| 3YZK2460 | 6000×2400 | 3 | ≤400 | 3-150 | 100-810 | 30 | 980 | 5-9 |
| 4YZK2460 | 6000×2400 | 4 | ≤400 | 3-150 | 150-850 | 37 | 980 | 5-9 |
| 2YZK2870 | 7000X2800 | 2 | ≤400 | 5-100 | 120-680 | 22x2 | 750 | 8 |
| 3YZK2870 | 7000X2800 | 3 | ≤400 | 5-100 | 180-720 | 22x2 | 750 | 8 |
| 2YZK3070 | 7000X3000 | 2 | ≤400 | 5-100 | 200-700 | 37 | 750 | 8 |
| 3YZK3070 | 7000X3000 | 3 | ≤400 | 5-100 | 230-800 | 45 | 750 | 8 |
YZK系列礦石振動篩大體有八個型號，每個型號又分為兩層、三層、四層篩網配置，每個型號篩面規格和篩面層數不同，其生產能力和出料種類也不同，詳細參數見上表。
